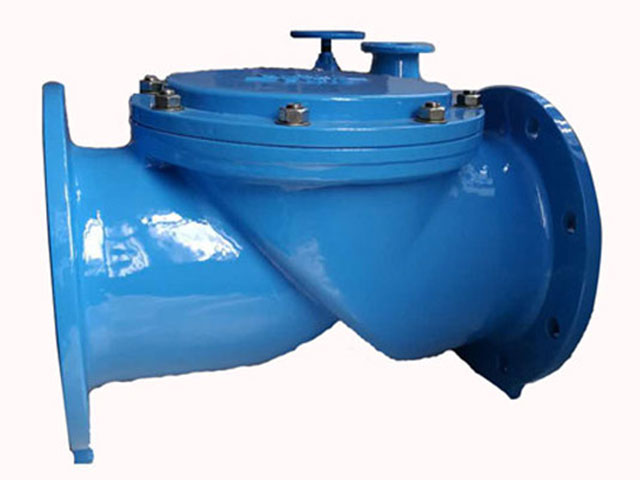

可手動開啟式止回閥介紹

　　可手動開啟式止回閥包括閥體、閥盤和上閥蓋，閥體主體采用升降式止回閥的閥體結構，閥瓣為閥瓣形狀，位于閥體的閥座密封面上，閥瓣上部和上閥蓋下部分別加工有導套，閥瓣導套在上閥蓋導套內可自由升降，另外在閥瓣正下方的閥體上開有圓孔，并設有下閥蓋在圓孔上。

　　下閥蓋和閥體通過卡箍式連接，下閥蓋中心穿過閥桿，閥桿與下閥蓋連接，閥蓋之間設有密封，閥桿上加工有齒條結構，止回閥還包括手柄，手柄固定連接在齒輪機構上，與閥桿上的齒條結構相匹配，形成齒條齒輪傳動機構。

　　在原有升降式止回閥的基礎上改進了手動啟閉式止回閥，即在閥體下部與閥瓣相對應的部位設有手動開閥機構，當工藝要求液體倒流時，旋轉手柄帶動齒輪齒條傳動機構向上移動閥桿，推開并支撐閥瓣，流體通道打開，達到液體逆流的目的。

　　當工藝要求液體向一個方向流動時，旋轉手柄向下移動閥桿，直到閥桿離開閥瓣下表面，此時，閥瓣在流體流動的力作用下開啟或關閉，防止介質倒流，仍具有止回閥原有的功能。
